Отводы крутоизогнутые приварные ТУ 1468-143-00220302-2008
| Диаметр тройников исполнения 1, D | 21,3-168,1 мм | |
| Диаметр тройников исполнения 2, D | 32-630 мм | |
| Сталь | теплоустойчивые | 15Х5М, 15ХМ, 12Х1МФ, 15Х1М1Ф |
| коррозионностойкие | 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 03Х17Н14М3, 06ХН28МДТ, 08Х22Н6Т | |
| жаропрочные | 05Х20Н32Т, 10Х20Н32ТЮ, 20Х25Н20С, 20Х25Н25ТЮ, 10Х20Н77ТЮ, 15Х25Н40М2ВТ | |
Настоящие технические условия распространяются на соединительные детали (отводы, тройники, переходы, заглушки).
Условия применения деталей по рабочему давлению и температуре из теплоустойчивых и коррозионностойких сталей по ГОСТ 356, из жаропрочных сталей и сплавов – по РД 3689-001-00220302-2004 (Второе издание 2008 года)
Детали классифицируются по типам и исполнению в соответствии с ГОСТ 17380. Конструкция, размеры и предельные отклонения размеров и расположение поверхностей деталей должны соответствовать ГОСТ 17375, 30753, ОСТ 36-42 и другим нормативным документам, а штампосварных и гнутых отводов из жаропрочных сталей и сплавов – требования ТУ 1468-143-00220302-2008.

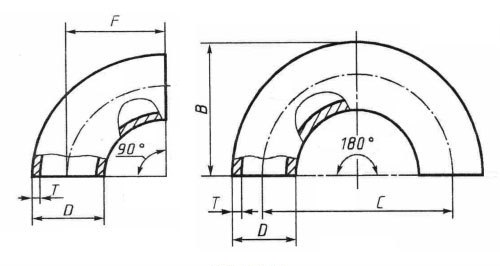

Пример условного обозначения
• отвода 90°, исполнения 2, диаметр D=325 мм, Т=10 мм из стали 06ХН28МДТ:
Отвод 90°-325х10-06ХН28МДТ -ТУ 1468-143-00220302-2008,
• штампосварного отвода 180°, D=219 мм, Т=14, радиусом гиба 200 мм под трубу ∅219х10 мм из стали 06ХН28МДТ:
Отвод 180°-219х14/10-200-06ХН28МДТ -ТУ 1468-143-00220302-2008.
